TPLI-70-TC-18 • 1/2CV


Aplicação

• Pressurização de redes hidráulicas compostas por reservatório térmico (Boiler) de baixa pressão.

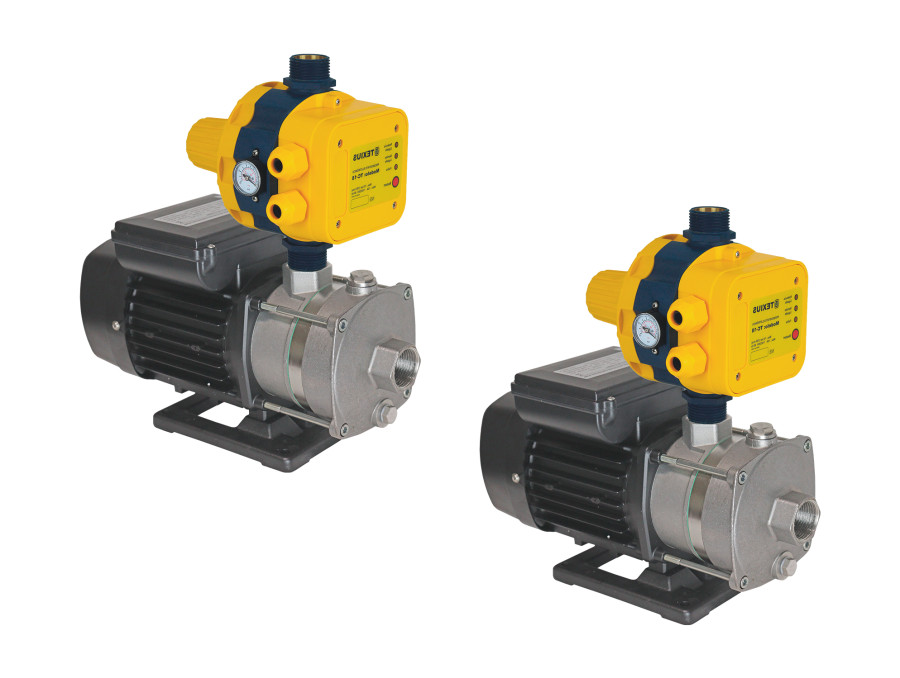

• Conjunto composto pelas bombas TBHLI-70 1/2CV, pelo pressostato TC-18 e TC-18R com restritor de vazão.
• O restritor de vazão permite que a coluna do respiro baixe no máximo 35 cm, evitando assim a entrada de ar no sistema.

• Sistema de acionamento por pressostato, possibilitando que os ramais de água quente e fria trabalhem em conjunto ou independentes.
• Alimenta pontos de consumo acima ou abaixo da caixa d’água.


Atenção

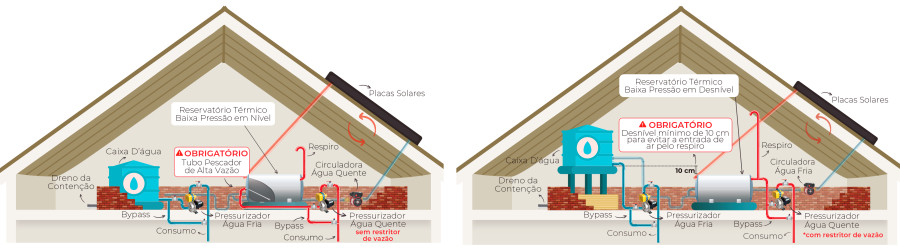

• OBRIGATÓRIO desnível mínimo de 10 cm entre o fundo da caixa d’água e a parte superior do reservatório térmico, caso esse desnível não seja observado podem ocorrer as seguintes situações:
    1) Entrada de ar na tubulação de água quente, ocasionando a despressurização do sistema.
    2) Possível dano à bomba, pois a mesma deve trabalhar totalmente preenchida com água.
• Os pressurizadores não devem ser instalados sobre a laje ou forro. Caso seja necessário, a laje deve ser impermeabilizada e o sistema de pressurização montado dentro de uma mureta de contenção com dreno externo para o telhado. A Texius não se responsabiliza por eventuais vazamentos que possam danificar o interior da residência.
• A Texius NÃO indica a pressurização na saída do reservatório térmico de baixa pressão caso as observações acima não sejam rigorosamente atendidas.
• Garantia: 1 ano contra defeito de fabricação.


  • CARACTERÍSTICAS TÉCNICAS

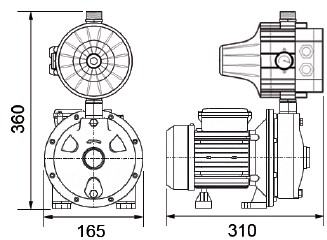

  • MODELO

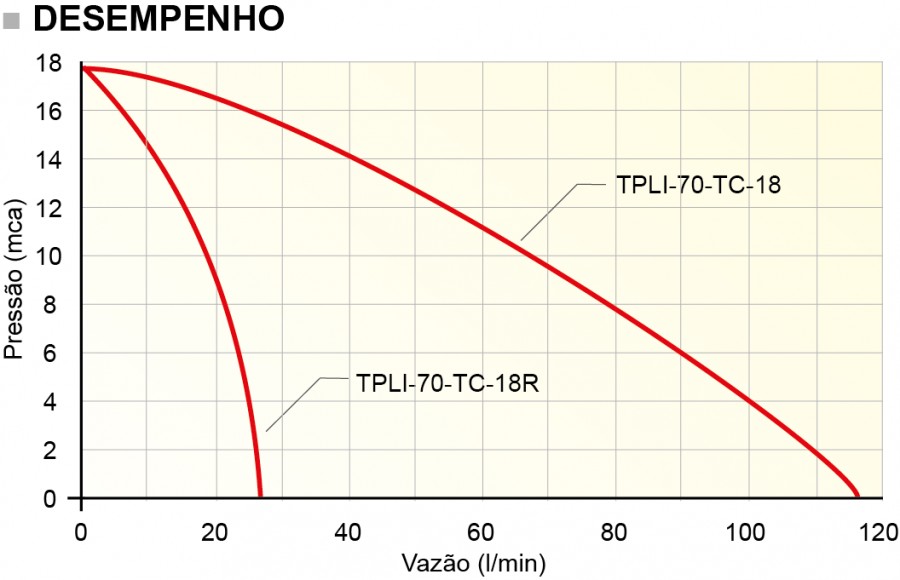

  • DESEMPENHO
  • RECOMENDAÇÕES DE INSTALAÇÃO
  • DOWNLOADS

• Potência: 1/2 CV
• Tensão: 220 V
• Frequência: 60 Hz
• Temperatura da água: 5°C a 80°C
• Temperatura ambiente (local da instalação): 0°C a 40°C
• Pressão máxima na sucção: 20 mca
• Conexões: Suc.1.1/4" e Rec.: 1" BSP
• Peso: 7,2 kg

TPLI-70-TC-18-220 - Pressurizador  instalado na saída da caixa d’água para pressurizar apenas o ramal da água fria.
TPLI70-TC-18R-220 - Pressurizador com restritor de vazão  instalado na saída do reservatório térmico de baixa pressão, para pressurizar o ramal de água quente.

Produtos Relacionados

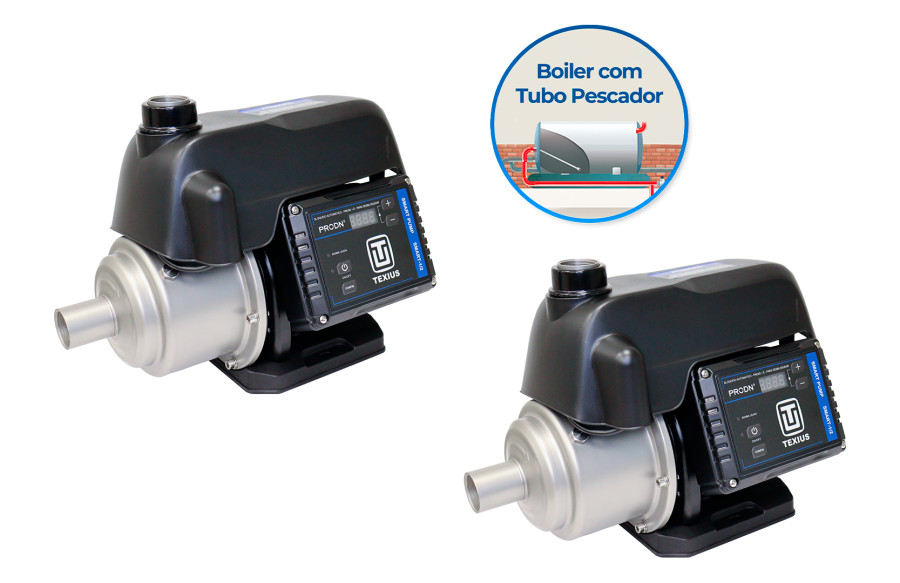

TPA-AQL-TC-18 • 350W
